Civen Metal Material (Shanghai) Co., Ltd. és un dels principals fabricants i proveïdors de làmines de coure d'alta -pel·lació- a la Xina. Benvingut a comprar làmines de coure duradores a granel de -pela-alta resistència fabricades a la Xina aquí des de la nostra fàbrica. Si teniu alguna pregunta sobre la cooperació, no dubteu a enviar-nos un correu electrònic.

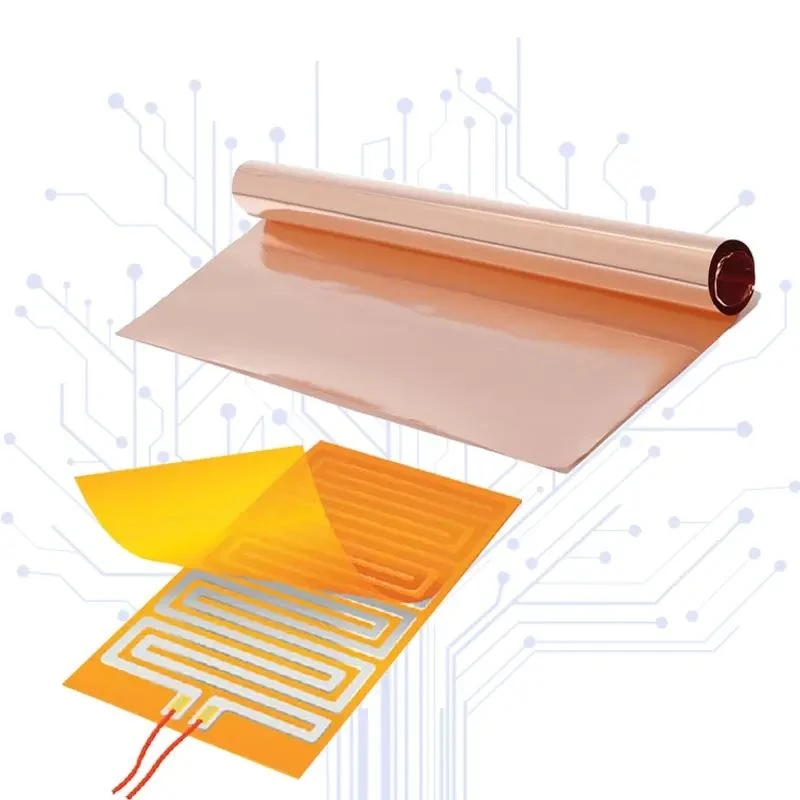

La làmina de coure recoberta (RA) d'alta -pel·lació-laminada-es fabrica per a aplicacions de circuits impresos flexibles (FPC) que requereixen una fiabilitat d'unió entre el conductor de coure i els substrats dielèctrics com la poliimida (PI) o el polímer de cristall líquid (LCP). El rodatge mecànic de precisió combinat amb un tractament de superfície micro- rugosa augmenta la resistència a la peladura alhora que preserva la resistència a la fatiga del coure RA. Els rotlles mestres i les bobines tallades es subministren per al processament de bobina-a-bobina.
Material clau
Material base:Càtode de coure electrolític (Cu-ETP/C11000 o Cu-OF/C10200, puresa mínima 99,9%).
Microestructura:Estructura de gra equiaxial orientada al llarg de la direcció de rodament per a una resistència a la flexió multi-direccional.
Capa de tractament:Micro-tractament nodular al costat d'unió combinat amb una barrera de passivació per evitar la decoloració i l'oxidació a-alta temperatura.
Característiques de rendiment
Força de pelatge:Delivers >= 0.8 kN/m sobre poliimida, que resisteix la delaminació durant la soldadura per reflux-sense plom (260 graus a 288 graus).
Flex Endurance:Resisteix a més de 100.000 cicles de resistència de plegament MIT amb un radi de flexió de 0,8 mm sense fractura del conductor.
Perfil de superfície: Controlled low-profile matte side minimizes signal insertion loss in high-frequency (>línies de 10 GHz).
Retenció tèrmica:Manté les característiques de resistència a la tracció i allargament després de l'exposició tèrmica.
Especificacions tècniques
|
Paràmetre |
Interval d'especificacions |
Estàndard de prova |
|
Gruix nominal |
12 um a 35 um (± 5%) |
IPC-TM-650 2.2.18 |
|
Força de pelatge (amb PI Film) |
>= 0.8 kN/m (tal -rebut/després del flotador de soldadura) |
IPC-TM-650 2.4.8 |
|
Resistència a la tracció |
250 - 380 MPa |
IPC-TM-650 2.4.18 |
|
Elongació a la ruptura |
15% - 35% |
IPC-TM-650 2.4.18 |
|
Rugositat superficial (Rz) |
0.8 - 1.8 um (costat mat) |
ISO 4287 |
|
Conductivitat elèctrica |
>= 98% IACS a 20 graus |
ASTM B193 |
|
Amplada estàndard |
100 mm - 620 mm (tolerància de tall: ± 0,1 mm) |
Indicador intern |
Fabricació i control de qualitat
Enrotllament:Multi-laminadors inversors d'alta precisió amb control automàtic de calibre (AGC) i inspecció de superfícies en línia.
Recuit:Forns de fil continu que funcionen sota una atmosfera reductora de N2/H2 controlada per eliminar l'estrès residual.
Tractament superficial:Línies d'electro-deposició i passivació automatitzades amb monitorització de la concentració del bany-en temps real.
Inspecció:Escaneig de superfícies 100% òptiques per a forats i esquerdes de vora; proves per lots de propietats mecàniques i de pelat segons IPC-TM-650.
Aplicacions
Frontisses de dispositius plegables:Circuits flexibles dinàmics per a telèfons intel·ligents plegables i ordinadors portàtils de doble pantalla-.
Electrònica de l'automòbil:Unitats de control de transmissió (TCU), sistemes de gestió de bateries (BMS) i cintes de sensors ADAS.
Aeroespacial i defensa:Arnes plans lleugers i conjunts de cablejat intern sotmesos a vibracions i xocs tèrmics.
Interconnexions d'-alta densitat (HDI):Taulers flexibles rígids-multicapa-que requereixen una adherència robusta mitjançant cicles de premsat de laminació.
Personalització i subministrament OEM
Interval de gruix:Calibres personalitzats de 9 um a 70 um.
Perfils d'adhesió:Tractaments d'un-cara o de doble-cara dissenyats per a sistemes adhesius epoxi, acrílic o poliimida modificat.
Especificacions de tall:Diàmetres interiors del nucli de 3 polzades (76,2 mm) o 6 polzades; amples de ranura de fins a 10 mm amb una alçada de rebaba de vora < 10% del gruix.
Política de mostra:Rotlles de prova (5 kg - 20 kg) subministrades amb un certificat d'anàlisi (CoA) i una fitxa de dades de seguretat del material (MSDS).
Embalatge i lliurament
Estructura:Embalatge de caixa de fusta horitzontal suspesa. Cada bobina està segellada al buit-en una bossa de barrera anti-humitat-estàtica amb dessecant i purga de nitrogen.
Protecció:Els protectors de vora de -polietilè d'alta densitat (HDPE) eviten danys físics durant el trànsit.
Traçabilitat:Les bobines mestres porten un codi de barres gravat amb làser-i una etiqueta que indica el grau d'aliatge, el número de lot, el pes i la data de producció.
Temps de lliurament:El termini de producció estàndard és de 15 - 25 dies; articles en estoc s'envien en 5 dies laborables.
Per què CIVEN Metal
Control directe del molí:La integració vertical des de la laminació en fred de precisió fins al tractament de superfícies químics garanteix la consistència del lot.
Transparència del procés:Registres de traçabilitat proporcionats per a cada enviament, inclosos registres de laminadors i dades de proves de laboratori.
Personalització metal·lúrgica:-Capacitats internes d'R+D per ajustar els límits de gra d'aliatge i les micro-estructures superficials per a finestres de processament específiques.
Suport logístic global:Compliment de les exportacions, envasos de fusta-sense fumigació i associacions amb els principals transitaris internacionals.
PMF
