Làmina de coure RA d'alta-precisió
La làmina de coure RA d'alta-precisió de CIVEN Metal es produeix mitjançant laminació en fred de precisió i recuit controlat per a aplicacions que requereixen un control estricte del gruix, flexibilitat, consistència superficial i rendiment elèctric estable.
La gamma de productes cobreix gruixos de 9 a 70 μm i amplades de 10 a 620 mm, amb diferents graus, tremps i opcions de superfície per a circuits flexibles, electrònica d'alta-freqüència, components de bateries, blindatge EMI i altres aplicacions de precisió.
-

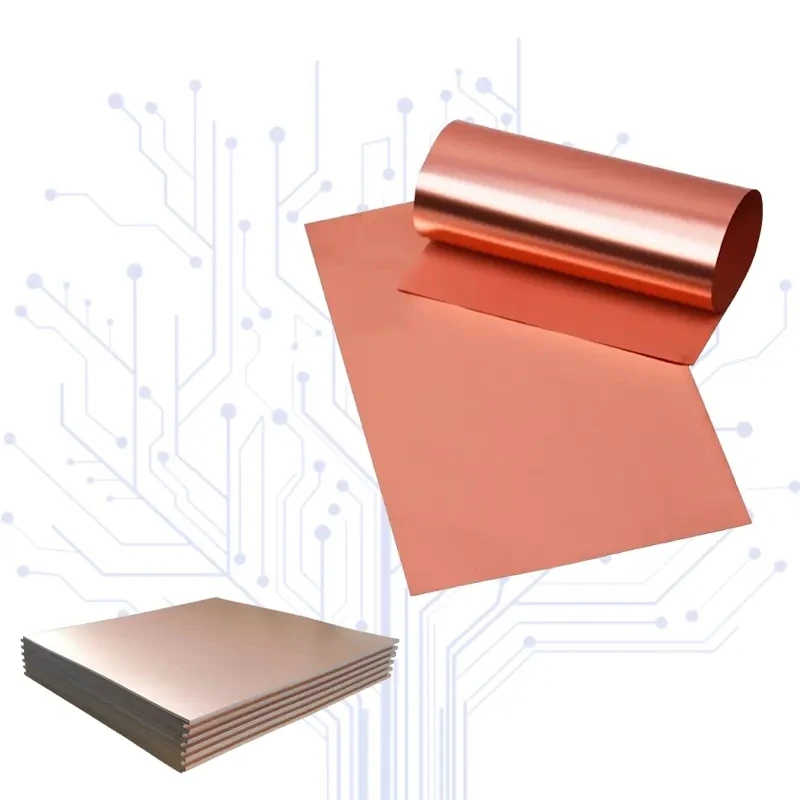

![Làmina de coure RA de-alta precisió de 50 μm]()
Làmina de coure RA de-alta precisió de 50 μmLa làmina de coure RA d'alta precisió de 50 μm- és una làmina de coure enrotllada totalment recuita desenvolupada per a circuits electrònics, components d'emmagatzematge d'energia i altres... -
![Làmina de coure RA de-alta precisió de 35 μm]()
Làmina de coure RA de-alta precisió de 35 μmLa làmina de coure RA d'alta precisió de 35 μm- és una làmina de coure enrotllada totalment recoberta dissenyada per a aplicacions electròniques i elèctriques que requereixen un gruix controlat,... -

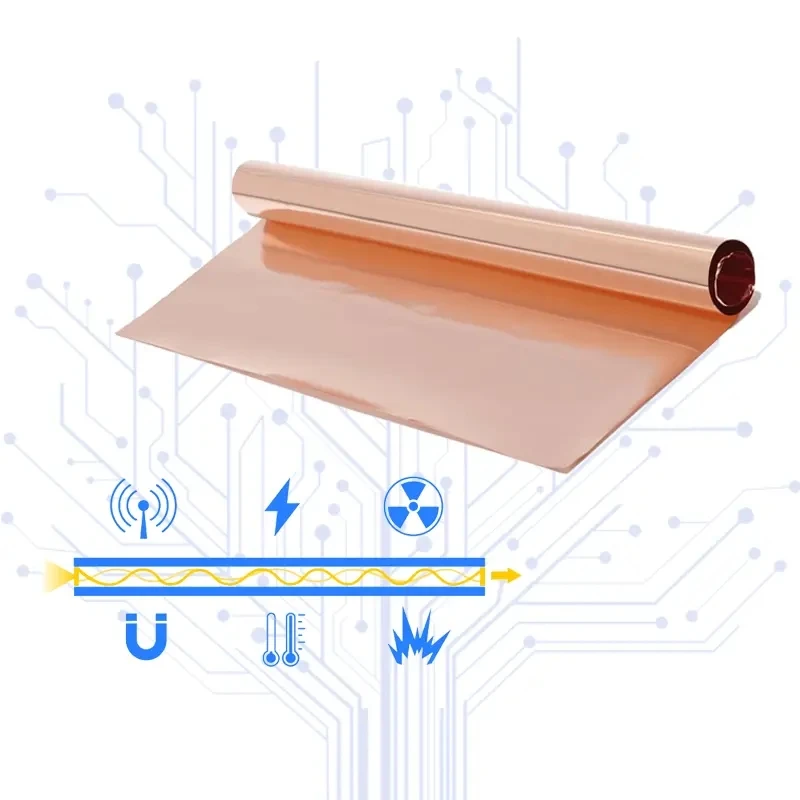

![Làmina de coure RA de-alta precisió de 25 μm]()
Làmina de coure RA de-alta precisió de 25 μmLa làmina de coure d'alta-precisió RA de 25 μm és una làmina de coure recoit-enrotllada amb un gruix nominal de 25 μm i una tolerància de gruix de ±0,8 μm. Combina una precisió dimensional... -

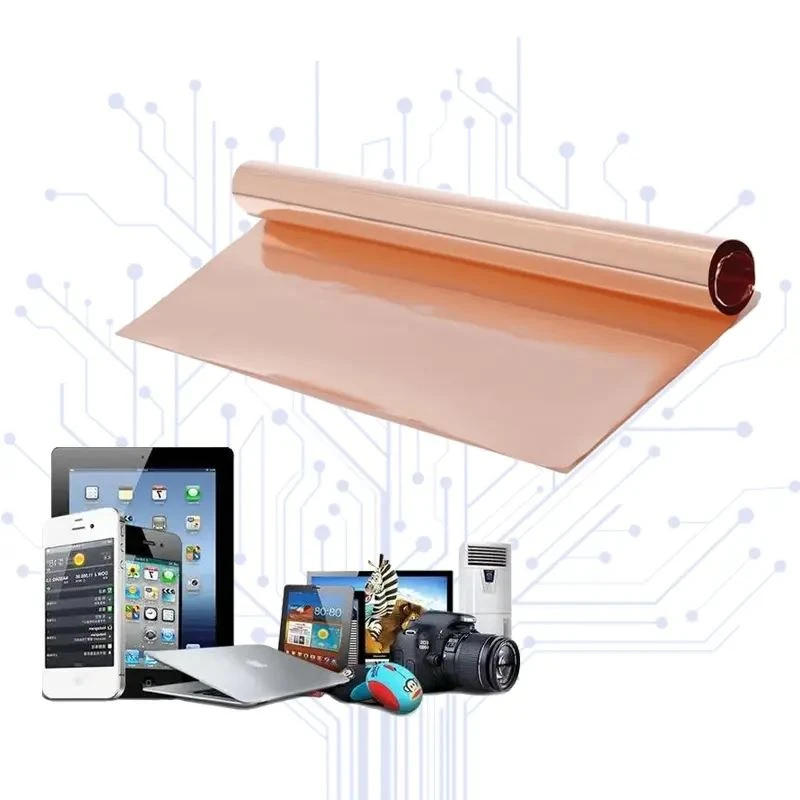

![Làmina de coure RA de-alta precisió de 18 μm]()
Làmina de coure RA de-alta precisió de 18 μmLa làmina de coure-RA d'alta precisió de 18 μm és una làmina de coure recoit-enrotllada dissenyada per a aplicacions que requereixen un gruix controlat, conductivitat elèctrica i flexibilitat. Amb... -

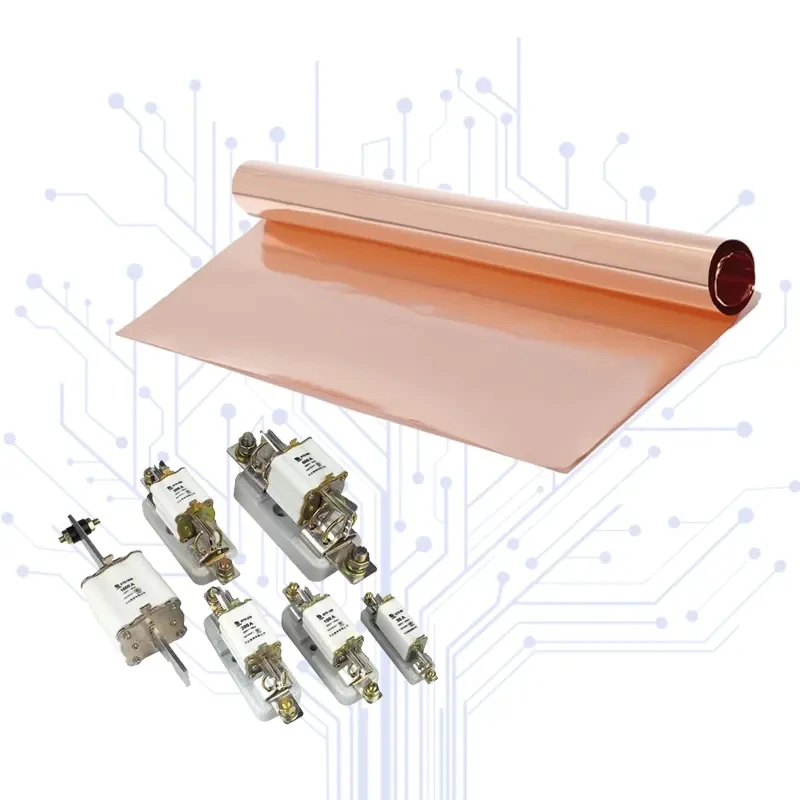

![Làmina de coure RA de-alta precisió de 12 μm]()
Làmina de coure RA de-alta precisió de 12 μmLa làmina de coure CIVEN Metal 12um d'alta-precisió RA (laminat-recuit) és un substrat metàl·lic recristalitzat i laminat en fred- dissenyat per a aplicacions de flexió dinàmica i transmissió de... -

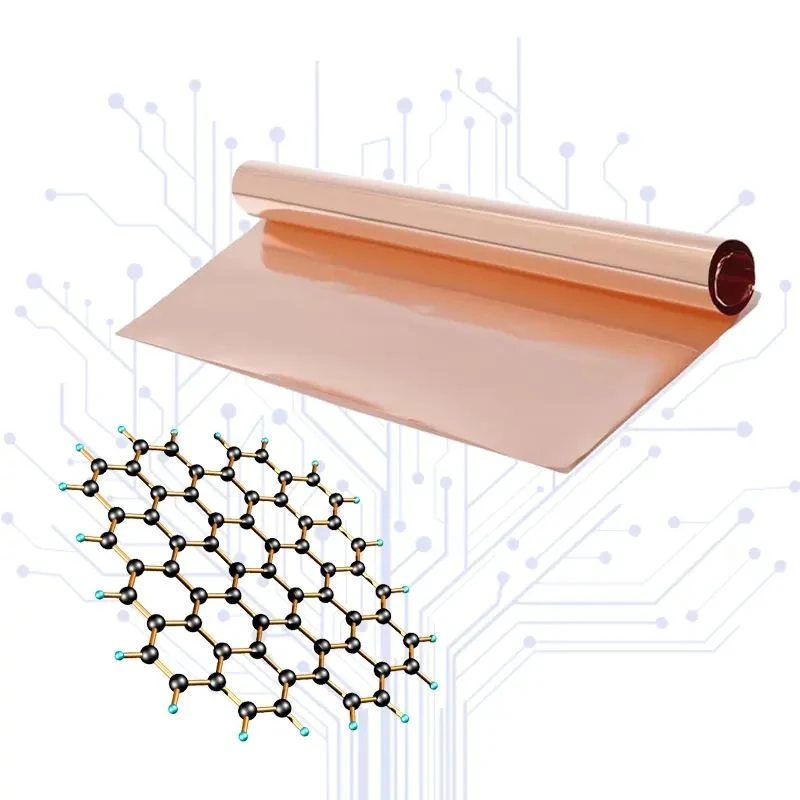

![Làmina de coure RA de-alta precisió de 9 μm]()
Làmina de coure RA de-alta precisió de 9 μmCIVEN Metal 9μm High-Precision RA Copper Foil és una làmina de coure recuit enrotllada desenvolupada per a aplicacions que requereixen un control estricte del gruix, un rendiment mecànic estable i...
La làmina de coure RA d'alta precisió- és una làmina de coure enrotllada i recuita dissenyada per a aplicacions on el gruix del material, les propietats mecàniques, l'estat de la superfície i l'estabilitat dimensional són importants per al procés aigües avall.
La gamma actual inclou opcions de coure lliure de Cu-ETP i-oxigen, amb configuracions de productes disponibles per a diferents requisits de flexibilitat, resistència, perfil de superfície i rendiment elèctric.
Opcions de material
Cu-ETP Coure
Cu-ETP està disponible per a aplicacions que requereixen una alta conductivitat elèctrica juntament amb les característiques mecàniques de la làmina de coure enrotllada.
Coure-lliure d'oxigen
El coure-exempt d'oxigen està disponible per a aplicacions on es requereixen una puresa més alta del coure i característiques controlades del material.
El grau de material adequat s'ha de seleccionar segons els requisits elèctrics, mecànics, de conformació i de processament del component acabat.
Característiques de rendiment
Flexibilitat
L'estructura enrotllada i recuita fa que la làmina de coure RA sigui adequada per a aplicacions que impliquen flexió, flexió o conformació.
Control de gruix
El control de precisió de rodatge i calibre ajuden a mantenir el gruix necessari per als components electrònics i industrials fins.
Consistència superficial
El rodatge controlat i el tractament superficial proporcionen característiques de superfície definides per a l'aiguafort, laminació, unió o altres processos aigües avall.
Rendiment elèctric
Els graus de coure disponibles proporcionen una alta conductivitat elèctrica per a aplicacions electròniques i elèctriques.
Especificacions tècniques
| Paràmetre | Grau estàndard (RA-H) | Qualificació flexible (RA-A) | Grau de-freqüència alta (RA-HF) |
|---|---|---|---|
| Puresa del coure | Superior o igual al 99,95% | Superior o igual al 99,99% | Superior o igual al 99,99% |
| Conductivitat elèctrica | Superior o igual al 100% IACS | Superior o igual al 98% IACS | Superior o igual al 101% IACS |
| Densitat | 8,94 g/cm³ | 8,94 g/cm³ | 8,94 g/cm³ |
| Rugositat superficial (Rz) | 1.0–1.8 μm | 0.6–1.2 μm | <0.8 μm |
| Elongació a la ruptura | 5–10% | Superior o igual al 25% | 15–20% |
Gruix i amplada disponibles
Es poden discutir diferents combinacions de gruix i amplada segons els requisits de processament del client.
Interval de gruix
9–70 μm
Calibres estàndard
12 μm, 18 μm, 25 μm, 35 μm
Interval d'amplada
10–620 mm
Diàmetres interiors del nucli
76 mm (3 polzades) i 152 mm (6 polzades)
Recuit (O-tremp)
La condició de recuit està pensada per a aplicacions on la flexibilitat, l'allargament i la conformabilitat són importants.
Temperament dur / mig-dur
Les condicions dures i mitja-dures proporcionen una major rigidesa estructural i retenció dimensional per a aplicacions que requereixen una resistència mecànica addicional.
Superfície llisa / passivada
Es pot utilitzar un tractament de passivació anti-oxidació per ajudar a protegir la superfície de coure durant l'emmagatzematge i la manipulació.
Tractament d'adhesió
Es pot considerar un tractament superficial addicional quan es requereix una unió més forta amb materials com la poliimida (PI) o el polímer de cristall líquid (LCP).
Propietats mecàniques
Les propietats mecàniques disponibles varien segons el grau i el tremp seleccionats.
Resistència a la tracció:220–450 MPa
Resistència de rendiment:120–380 MPa
Quan sol·liciteu una cotització, especifiqueu el tremp i el rang de propietats mecàniques requerits si aquests valors són crítics per al vostre procés posterior.
Fabricació i Control de Qualitat
Laminació en fred de precisió
La laminació en fred-multipass redueix la làmina de coure al gruix requerit alhora que controla les dimensions del material durant tot el procés.
Recuit controlat
El recuit controlat-atmosfèric ajusta l'estructura del material i les propietats mecàniques després de l'enrotllament.
Tall i retall de vores
La làmina acabada es pot tallar i retallar segons l'amplada requerida i les condicions de processament aigües avall.
Inspecció
La inspecció de qualitat cobreix les característiques clau del material, com ara:
• Gruix
• Amplada
• Estat de la superfície
• Conductivitat elèctrica
• Resistència a la tracció
• Elongació
• Defectes superficials
Els informes de proves de materials es poden subministrar segons els requisits de la comanda.
Aplicacions
Circuits impresos flexibles
La làmina de coure RA d'alta-precisió s'utilitza per a aplicacions de circuits flexibles on la flexibilitat, el control del gruix i l'estabilitat dimensional són importants.
Electrònica d'-alta freqüència
Els graus seleccionats es poden utilitzar en aplicacions electròniques d'alta-freqüència on el perfil de la superfície i les característiques elèctriques són consideracions importants.
Bateries d'ió-liti
La làmina de coure RA es pot utilitzar per a la recollida de corrent de la bateria-i aplicacions de connexió elèctrica flexible on l'especificació del material seleccionat compleix els requisits de disseny de la cel·la.
Blindatge EMI
La làmina de coure es pot utilitzar en capes de blindatge conductores, embolcalls de cables, estructures de connexió a terra i altres aplicacions de control d'interferències electromagnètiques.
Personalització i tallat
CIVEN Metal pot discutir configuracions de materials personalitzades en funció de l'aplicació del client i els requisits de processament.
Quan sol·liciteu un pressupost, proporcioneu:
• Grau de coure
• Gruix requerit
• Amplada requerida
• Tremp
• Exigència de superfície
• Aplicació
• Mètode de processament aigües avall
• Quantitat estimada
Per a aplicacions d'amplada-estreta, els requisits de tall de precisió s'han de confirmar juntament amb la tolerància i la condició de vora requerides.
Embalatge i lliurament
La làmina s'envasa per protegir el rotlle, la superfície, les vores i el nucli durant el transport.
L'embalatge, les dimensions del nucli, la configuració de tall i els requisits d'enviament es poden confirmar abans de fer la comanda.
Per a les especificacions personalitzades, els horaris de producció i lliurament s'han de confirmar segons la configuració del material requerida i la quantitat de comanda.
Qualitat i documentació tècnica
CIVEN Metal opera sota els sistemes de gestió de qualitat ISO 9001 i IATF 16949.
Els informes de proves de materials es poden subministrar amb enviaments d'acord amb la comanda i els requisits del producte aplicables.
Per als clients que avaluen un material nou, s'han de proporcionar el gruix, el temperat, el substrat i l'aplicació necessaris quan sol·liciten mostres o material de prova.
