Visió general del producte

Produït mitjançant laminació en fred-multipass i un recuit continu d'hidrogen-atmosfera controlada de coure càtode d'alta-puresa. El rodatge mecànic genera una orientació de cristall equiaxial densa i uniforme alineada amb la direcció de rodament, proporcionant una alta resistència a la fatiga de flexió per a circuits impresos flexibles dinàmics (FPC) i interconnexions electròniques d'alta-vibració.

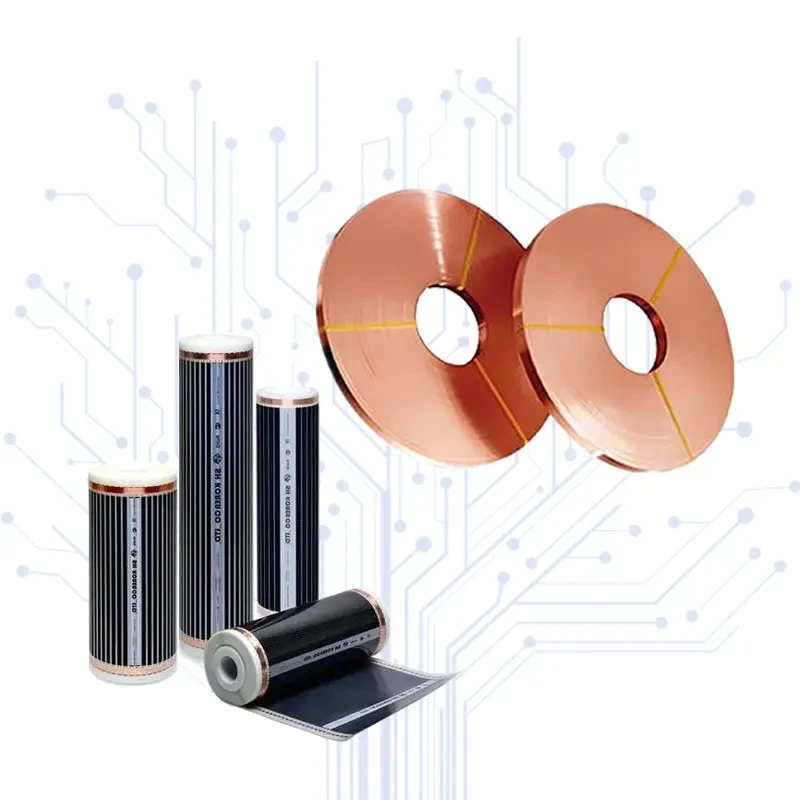

Làmina de coure RA estàndard de 70 μm
La làmina de coure estàndard de 70 μm RA (laminat-recuit) es fabrica mitjançant laminació en fred mecànica repetida i recuit intermedi.

veure més Contacti amb nosaltres
Làmina de coure RA estàndard de 50 μm
Làmina de coure recuit de grau industrial-laminat- dissenyada per a aplicacions de plegat dinàmic, circuits impresos flexibles i components de blindatge especialitzats.

veure més Contacti amb nosaltres
Làmina de coure RA estàndard de 35 μm
La làmina de coure estàndard RA de 35um de CIVEN Metal és un material recoit-laminat dissenyat per a components electrònics que requereixen una gran flexibilitat dinàmica i un gruix uniforme.

veure més Contacti amb nosaltres
Làmina de coure RA estàndard de 18 μm
La làmina de coure estàndard de 18um RA (laminat-recuit) és un substrat metàl·lic-laminat en fred-tractat tèrmic dissenyat per a la flexió dinàmica, la transmissió de senyals d'alta-freqüència i...

veure més Contacti amb nosaltres
Làmina estàndard de coure RA de 12 μm
La làmina de coure laminat estàndard de 12um-recuit (RA) es fabrica mitjançant laminació en fred de precisió i recuit intermedi, dissenyada per a aplicacions electròniques de flexió dinàmica i...

veure més Contacti amb nosaltres
Làmina de coure RA estàndard de 9 μm
La làmina de coure-recuitada (RA) de CIVEN METAL 9um és un substrat metàl·lic d'alta puresa dissenyat per a circuits impresos flexibles dinàmics (FPC) i interconnexions d'alta-densitat.

veure més Contacti amb nosaltres

Material clau

Material base:Coure electrolític Tough Pitch (ETP) (C11000 / Cu-ETP) o coure electrònic-Free d'oxigen (OFE) (C10200 / C10100).

Puresa del coure:>= 99.90% (ETP) or >= 99.99% (OFE).

Control d'inclusió:La fusió per inducció al buit i la colada contínua restringeixen les impureses metàl·liques i gasoses (oxigen)<= 10 ppm for OFE grade) to prevent micro-void formation during high-temperature polymer laminations.

Característiques de rendiment

Resistència a la fatiga per flexió

La configuració de gra equiaxial distribueix l'esforç mecànic repetitiu de manera uniforme, evitant les micro-esquerdes a les zones de plegat.

Baixa -pèrdua de transmissió

El triturat de rodets de precisió-aconsegueix valors Rz baixos, minimitzant la pèrdua de senyal d'efecte pell-d'alta freqüència.

Consistència de la deformació plàstica

El creixement estable del cristall garanteix un allargament uniforme durant l'estampació i la formació.

Adhesió humectant

Inline solvent degreasing and chemical passivation remove residual rolling lubricants, yielding a wetting tension of >= 38 mN/m per a la fiabilitat del gravat i de l'adhesiu.

Especificacions tècniques

Paràmetre	Grau ETP estàndard	Grau -sense oxigen (OFE).	Estàndard de prova
Contingut de coure	>= 99.90%	>= 99.99%	ASTM B152 / JIS H3100
Conductivitat elèctrica	>= 100% IACS	>= 101% IACS	ASTM B193
Densitat	8,94 g/cm3	8,94 g/cm3	Mètode Arquimedes
Rugositat superficial (Rz)	0,6 um - 1.5 um	0,4 um - 1.2 um	ISO 4287 / JIS B0601
Elongació a la ruptura	15% - 35% (per temperament)	18% - 40% (per temperament)	IPC-TM-650 2.4.18
Resistència a la tracció	200 - 450 MPa (per temperament)	180 - 420 MPa (per temperament)	IPC-TM-650 2.4.18

Gruix i amplada disponibles

Interval de gruix

9 um a 70 um

Gruixos estàndard

9 um, 12 um, 18 um, 35 um, 70 um

Interval d'amplada

10 mm a 620 mm (tall segons especificació)

Tolerància al gruix

+/- 1.0 um (for thickness < 18 um), +/- 5% (for thickness >= 18 um)

Diàmetres interiors del nucli (ID)

Nuclis d'acer o paper de precisió de 76 mm (3 polzades) i 152 mm (6 polzades).

Superfície / Tremp / Propietats mecàniques

Tremps

Soft Annealed (O): High elongation (>30%), baixa resistència a la tracció; aplicat en formes-profundes i circuits flexibles estàtics.
Mitjà-Dur (H02): resistència a la tracció i conformabilitat equilibrades; aplicat a l'encaminament FPC general.
Full-Hard (H04): Maximum tensile strength (>400 MPa); aplicat en zones de transició-flexibles rígides que requereixen rigidesa dimensional.

Tractaments superficials

Sense tractar (normal): acabat enrotllat amb passivació anti-oxidació.
Roughness-Enhanced (Nodular): Electro-deposited micro-nodules on one or both sides to increase peel strength (>8,0 N/cm) amb pel·lícules de poliimida (PI) o PET.

Fabricació i control de qualitat

Flux de producció
Colada contínua / Laminació en calent:Conversió de càtodes de coure d'alta -puresa en filferro intermedi o lloses.

Laminació en fred de múltiples-passes:Els laminadors tàndem amb control automàtic de calibre (AGC) redueixen el gruix sota tensió regulada.

Recuit brillant continu:Els forns d'atmosfera protectora d'hidrogen-nitrogen eliminen l'oxidació i alleugen les tensions residuals internes.

Neteja de superfícies i passivació:La neteja d'ultrasons en diverses-etapes elimina els olis de rodatge residuals, seguida d'un recobriment de conversió química anti-taca.

Tall de precisió:Tall de navalla o cisalla amb alçada controlada de rebaba de vora.

Equips d'inspecció i proves

Monitorització de dimensions

Micròmetres làser i calibres de raigs beta-en línia per a la verificació de gruix i amplada.

Assajos mecànics

Màquina d'assaig de tracció universal que verifica l'allargament i el límit elàstic segons IPC-TM-650.

Detecció de defecte

Sistemes de visió d'inspecció òptica automatitzada (AOI) que escanegen rotlles mestres per detectar forats, rascades i marques de rodets.

Proves de propietat elèctrica

Conductimetres de corrent de Foucault.

Certificacions de qualitat

Sistema de gestió de la qualitat ISO 9001:2015
IATF 16949:2016 Sistema de gestió de la qualitat de l'automoció
Informes de compliment RoHS i REACH subministrats per lot.

Aplicacions

Circuits impresos flexibles (FPC)

Capes d'encaminament dinàmiques en telèfons intel·ligents, taulers d'automòbils i endoscopis mèdics.

Bateries d'ió-liti

Làmines col·lectores de corrent per a pestanyes de cel·les de bossa i connexions de barres flexibles.

Blindatge EMI

Capes de connexió a terra en maquinari de telecomunicacions d'alta-densitat.

Estampació de precisió

Connectors electrònics en miniatura i bobinats del transformador.

Personalització i subministrament OEM

Tall personalitzat

Les toleràncies d'amplada es mantenen dins de +/- 0.1 mm amb la rebaba de vora restringida a < 5% del gruix de la làmina.

Afinació de passivació superficial

Temps d'immersió i fórmules anti-a mida a mida per combinar amb les línies de neteja amb dissolvents o àcids aigües avall.

Programa de rotlle de mostres

Rotlles de prova de-lots petits (de 10 a 50 kg) subministrats amb informes de prova de materials (MTR) complets per a la validació del procés.

Embalatge i lliurament

Estructura d'embalatge

Embalatge de caixes de fusta suspesos. El paper d'alumini s'embolica en bosses de buit de barrera multi-humitat- amb dessecants de gel de sílice, separades per protectors de vores per evitar l'aixafament del nucli o els danys per vibració del trànsit.

Traçabilitat

Cada rotlle porta una etiqueta de codi de barres única vinculada al seu número de calor de matèria primera, lot de laminació i registre d'inspecció de control de qualitat.

Temps d'execució

2 setmanes per a les-amples de ranura estàndard en estoc; De 3 a 4 setmanes per a especificacions personalitzades de temperament o amplada.

Per què CIVEN Metal

Control directe del molí

Integració interna-des del laminat en fred fins al recuit i el tall de precisió, assegurant la consistència del lot.

Llindars de defecte estrictes

Límits controlats per a esquerdes de vora, residus d'oli i variacions de calibre fora de les toleràncies especificades.

Transparència tècnica

Informes complets de proves de materials (MTR) proporcionats amb cada enviament, verificant els valors mecànics i químics exactes.

PMF

P: Quina diferència hi ha entre la làmina de coure RA i la làmina de coure ED?

R: La làmina RA s'enrotlla i es recuit mecànicament, donant lloc a una estructura de cristall equiaxial que proporciona una gran flexibilitat i resistència a la fatiga de flexió. La làmina ED es cultiva a partir d'un bany de revestiment en un tambor giratori, amb una estructura de gra columnar adequada per al gravat de corrent alta-, però amb una vida flexible dinàmica més baixa.

P: Quina és la durada estàndard del rotllo per a les comandes de prova?

R: Els rotlles de prova es subministren en longituds de 100 metres a 500 metres, o segons especificacions de pes (10 kg a 50 kg), depenent del gruix requerit.

P: Com es prevé l'oxidació durant el transport marítim internacional?

R: Els rotlles es tanquen al buit-en bosses de polietilè-resistents que contenen paper inhibidor de corrosió en fase de vapor (VCI) i dessecants dins de caixes de fusta-sense fumigació.

P: CIVEN Metal pot proporcionar una resistència a la tracció personalitzada per a requisits específics d'estampació?

A: Sí. En ajustar la relació de reducció-en fred abans del recuit final, els valors de resistència a la tracció i d'allargament s'ajusten dins dels límits metal·lúrgics del coure.
